Branchenkontext: Die Nachfrage im Gesundheitswesen verändert die Herstellung medizinischer Formen

Der globale Markt für medizinische Einwegverbrauchsmaterialien wächst weiterhin stetig. Branchenschätzungen zufolge ist die weltweiteIn-vitro-Diagnostik (IVD) Markt übertrifft100 Milliarden US-Dollar im Jahr 2026, während dieBlutentnahmeröhrchen Allein das Segment hat einen Wert von ca7 Milliarden US-Dollar, wachsend6–8 % jährlich aufgrund der alternden Bevölkerung, der Ausweitung der Tests auf chronische Krankheiten und der Investitionen in die Laborinfrastruktur nach der Pandemie.

Dieser Bedarf spiegelt sich direkt in den Kapazitätsanforderungen für den Formenbau wider:Einweg-Infusionssets, Spritzen, Reagenzgläser, Petrischalen, Medikamentenflaschen und Gehäuse für medizinische Geräte Alle sind auf hochpräzise Spritzgussformen angewiesen – typischerweise16 bis 64 Kavitäten pro Werkzeug – das über Millionen von Zyklen hinweg enge Toleranzen einhalten muss.

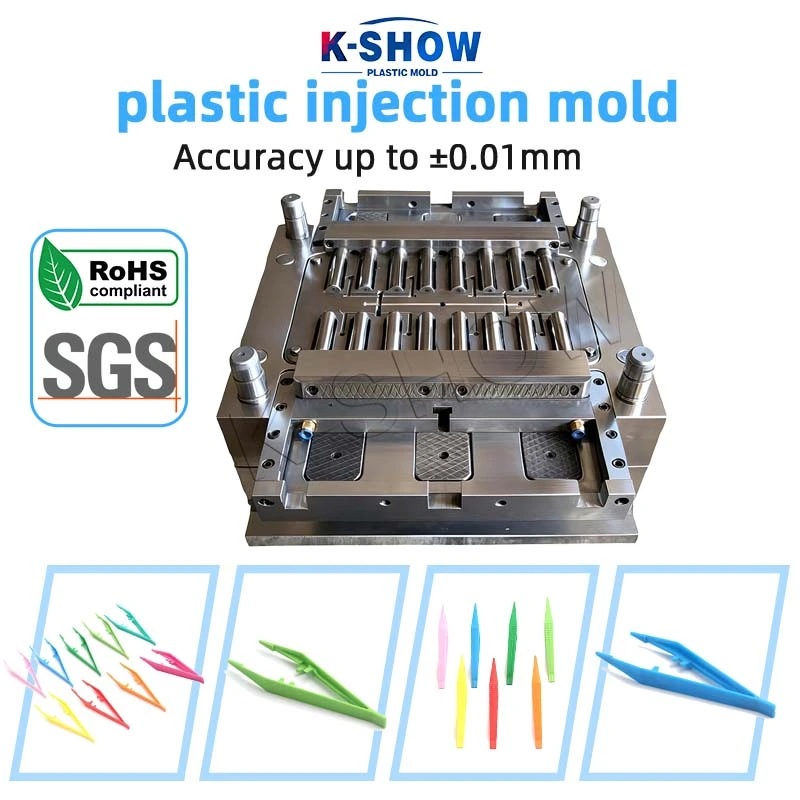

KSHOW, tätig alsTaizhou Huangyan K-Show Kunststoffform Co., Ltd.hat sich in diesem Bereich positioniertmehr als 20 Jahre aus Huangyan – Chinas „Mold Capital“. Das medizinische Formenportfolio des Unternehmens umfasstFormen für Blutentnahmeröhrchen, Griffformen für chirurgische Instrumente, Werkzeuge für Infusions- und Spritzenkomponenten, mit einer Bearbeitungsgenauigkeit von±0,01 mm UndRoHS/SGS-Zertifizierung auf Materialien. Unterstützt vonISO 9001 UndIATF 16949 Qualitätssysteme,Über 100 Erfindungspatenteund exportiert nachÜber 100 LänderKSHOW beliefert weltweit Hersteller von medizinischen Verbrauchsmaterialien. Für Anfragen:sale@kshowmould.com oderWhatsApp: +86-18957424655.

 Die technischen Anforderungen des medizinischen Formenbaus

Dimensionspräzision im Maßstab

Medizinische Verbrauchsmaterialien unterliegen strengen Standards (z. B. ISO 13485-konforme Produktionsumgebungen und produktspezifische Normen). Formhohlräume für Blutentnahmeröhrchen und Spritzenzylinder sind üblicherweise erforderlichMaßgenauigkeit von ±0,01 mm UndOberflächengüte Ra 0,2–0,4 µm an Hohlwänden – ein Niveau, das Ansprüche stelltpräzisionsgeschliffene Hohlraumeinsätze, spiegelpolierter Stahl, Undstabile thermische Kontrolle über jeden Hohlraum.

Auswuchten mehrerer Kavitäten

Bei jährlichen Volumina von Hunderten Millionen handelt es sich fast immer um medizinische SchimmelpilzeMehrkavitätensysteme (32–64 Kavitäten). Konsistenz von Kavität zu Kavität – Füllungsgleichgewicht, Kühlgleichgewicht uswGewichtsschwankung typischerweise ≤ 0,5 % – bestimmt, ob ein Werkzeug in der Massenproduktion unbeaufsichtigt laufen kann.

Material- und Sauberkeitsbeschränkungen

Medizinische Teile werden zunehmend verwendetPP, PE, PET und PC in medizinischer Qualität, einige mitGamma-Sterilisationsbeständigkeit. Formenkonstruktionen müssen enge Verarbeitungsfenster ermöglichen, Totzonen vermeiden, in denen sich das Material verschlechtern kann, und die Produktion unterstützenkontrollierte/saubere Umgebungen. Torspurenkontrolle undGratfreie Trennfugen sind für Produkte mit Patientenkontakt von entscheidender Bedeutung.

Zykluszeit und Kosten pro Teil

Für ein 5-ml-Blutentnahmeröhrchen verkürzt sich die Zykluszeit12 s bis 9 s steigert die Tagesleistung pro Maschine um25 %, wodurch die Kosten pro Teil direkt gesenkt werden – ein entscheidender Faktor bei Beschaffungsentscheidungen für Hersteller medizinischer Verbrauchsmaterialien.

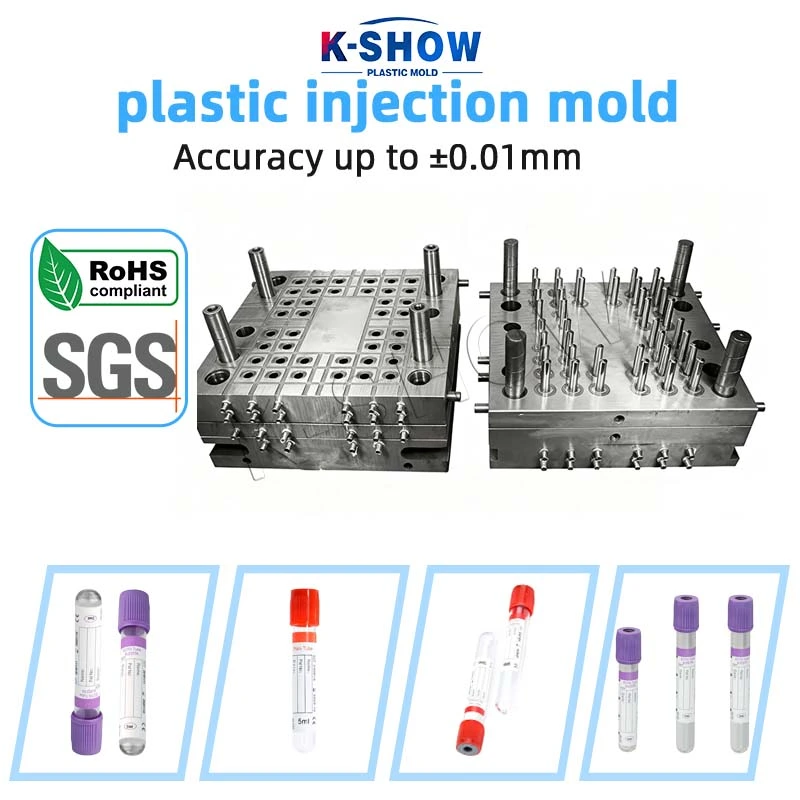

KSHOW-Fallstudie: Form für Blutentnahmeröhrchen mit 48 Mulden

Projekthintergrund

Im ersten Quartal 2026 lieferte KSHOW aHeißkanal-Spritzgusswerkzeug mit 48 Kavitäten für einen führenden inländischen Hersteller von IVD-Verbrauchsmaterialien5 ml EDTA-Blutentnahmeröhrchen (lila Kappe, PET-Körper).

Technischer Ansatz

1. Formfluss- und Kühlanalyse: Durchführung einer Füll-Balance-Simulation für alle 48 Kavitäten; angenommenkonforme Kühlkanäle in Hohlraumeinsätzen, um die Oberflächentemperatur im Inneren zu halten±2°C, wodurch der Verzug an dünnen PET-Wänden minimiert wird.

2. Präzisionsfertigung von Einsätzen: Hohlraumeinsätze bearbeitet5-Achsen-CNC mitSpiegelpolieren auf Ra 0,2 µm, verhärtet zu48–52 HRC.

3. Ausgewogener Heißkanal: A48-Tropfen-Heißkanalsystem mit einzelnen Düsentemperaturzonen (Toleranz ±1 °C) gewährleistete eine gleichmäßige Füllung und Kontrolle der Anschnittrückstände.

4. Qualitätsüberwachung im Werkzeug: Werkzeuginnendrucksensoren integriert in 4 Referenzkavitäten, verbunden mit einem Prozessüberwachungssystem für Echtzeit-Rückverfolgbarkeit von Teil zu Teil.

Ergebnisse

Der Schimmel ist überproduziert12 Millionen Röhren in den ersten sechs Monaten der Produktion, wobei der Kunde a28 % Reduzierung der Kosten pro Teil im Vergleich zu ihrem vorherigen Werkzeug mit 24 Kavitäten – angetrieben durch die höhere Anzahl an Kavitäten und den kürzeren 9,2-Sekunden-Zyklus.

Qualitätssystem: Das Rückgrat der medizinischen Formenversorgung

Die Beschaffung medizinischer Formen ist ebenso wichtigEntscheidung über das Qualitätssystem als technisches. KSHOW unterstützt medizinische Kunden bei:

l ISO 9001Qualitätsmanagement und IATF 16949 Qualitätssysteme auf Automobilniveau – letzteres bringt die strenge Dokumentationsdisziplin im PPAP-Stil mit sich, die von Medizin-OEMs zunehmend erwartet wird

l RoHS/SGS-Materialzertifizierung und vollständige Rückverfolgbarkeit des Materials von der Stahlbeschaffung bis zur endgültigen Lieferung

l Probeformung im eigenen Haus auf KSHOWs eigenen Spritzgussmaschinen, ermöglicht Erstmuster vor dem Versand validiert werden

l Pakete zur After-Sales-Dokumentation einschließlich Formqualifizierungsberichten, Wartungsplänen und Ersatzteillisten

 Trends, die die Herstellung medizinischer Formen bis 2028 prägen

Höhere Kavitätenzahlen und vollständige Automatisierung

Die Fahrtrichtung ist klar:64-fach und mehr Tools, integriert mitautomatisches angussloses Formen, Roboterentnahme und visuelle Inspektion, wird bei großvolumigen Verbrauchsmaterialien dominieren. Die firmeneigene Technik von KSHOW arbeitet weiterhin an der Verbesserung der Heißkanalbalance mit sehr großem Hohlraum für diese Anwendungen.

Dünnwandiges und leichtes Design

Dünnwandige Rohre undleichte Verpackung Reduzieren Sie die Materialkosten und die Sterilisationslast. Um eine Wandstärke von 0,5–0,8 mm bei gleichbleibender Qualität zu erreichen, sind eine fortschrittliche Strömungssimulation und eine strengere Kühlkontrolle erforderlich – Fähigkeiten, in die KSHOW über mehrere Generationen medizinischer Werkzeuge investiert hat.

Sterilisationsbeständige Materialien

Zunehmende Akzeptanz vonGamma- und EO-sterilisierte Verbrauchsmaterialien drängt bei der Materialauswahl auf Formulierungen, die nach wiederholter Sterilisation ihre mechanischen Eigenschaften beibehalten. Formenbauer müssen dies berücksichtigenSchrumpfung und Eigentumsverschiebungen dieser Verbindungen, ein Bereich, in dem KSHOW eng mit Materiallieferanten zusammenarbeitet, um Prozessfenster zu validieren.

Regionales Wachstum der medizinischen Produktion

Investitionen in das Gesundheitswesen in Schwellenländern – im Nahen Osten, in Südostasien und in Lateinamerika – schaffen eine neue Nachfrage nach Exporten medizinischer Formen. KSHOWsExportnetzwerk aus über 100 Ländern Dank des mehrsprachigen Supports (Englisch, Russisch, Arabisch) ist das Unternehmen in der Lage, dieses Wachstum direkt zu bedienen.

Kontaktieren Sie KSHOW

Für Anfragen zu medizinischen Formenprojekten, Kostenvoranschlägen oder technischer Beratung:
